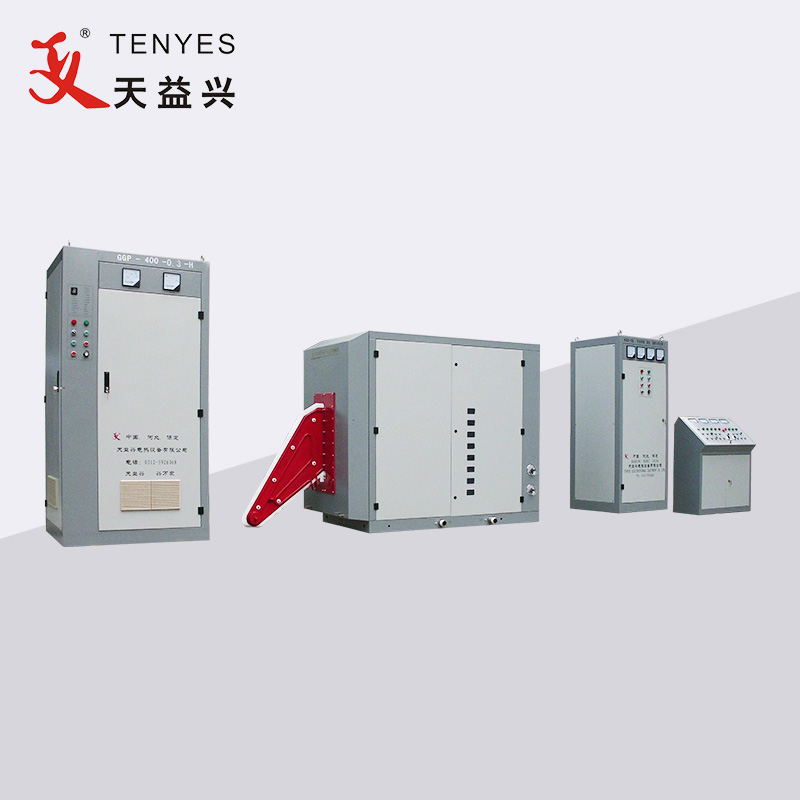

Mesin las pipa frekuensi tinggi 400KW dirancang untuk pengelasan induktif jahitan lurus pada pipa baja. Seluruh rangkaian terdiri dari kabinet penyearah, kabinet inverter, sistem pendingin sirkulasi untuk air lunak, trafo step down, konsol, dan sebagainya.
Dibandingkan dengan catu daya tabung vakum, sumber daya frekuensi tinggi solid state mengandung konten ilmiah dan teknologi yang tinggi dengan menggabungkan listrik kuat dan lemah di sirkuit. Pengaruh yang ditimbulkan oleh konfigurasi struktural juga tidak dapat diabaikan. Namun, hal ini tidak berarti sulit untuk mempertahankan pasokan listrik frekuensi tinggi solid state. Hal ini juga tidak dapat menggambarkan bahwa pemeliharaan sumber listrik solid-state memerlukan pengetahuan dan pengalaman yang sangat maju. Sebaliknya, karena pertimbangan penuh para perancang terhadap masalah-masalah ini pada tahap awal perancangan, mereka di satu sisi meningkatkan keandalan dan stabilitas pasokan daya secara keseluruhan sehingga mengurangi kemungkinan kegagalan atau tidak ada kegagalan; Di sisi lain, dengan berusaha lebih keras dalam pengambilan dan menemukan jejak meskipun Peralatan rusak, staf pemeliharaan pengguna juga dapat dengan cepat mengetahui penyebab masalahnya, dan menangani gejalanya. Sesuai dengan situasi aktual di lokasi, desain kabinet utama adalah struktur kotak tertutup untuk mencegah peralatan dari pengaruh debu di lokasi. Berikut adalah beberapa fitur yang jelas dari catu daya frekuensi tinggi solid state generasi ketiga.
Daya keluaran terukur: 400kW
Mode pengelasan: tipe induksi
Tegangan DC terukur: 240V
Nilai arus DC: 2000A
Frekuensi terukur: 250KHZ
Seluruh efisiensi: η≥85%
Tegangan catu daya: 3 fase 380V/50Hz (peralatan dapat bekerja pada tegangan 380V±5%)
Kapasitas distribusi daya: ≥500kVA
Faktor daya: ≥0,85
Kabel catu daya: setiap fase kabel tembaga berlapis plastik ≥400mm², kabel ground≥200mm2
Keterangan |
Komposisi / Model |
Jumlah. |
Pengelasan pipa frekuensi tinggi 400KW mesin |

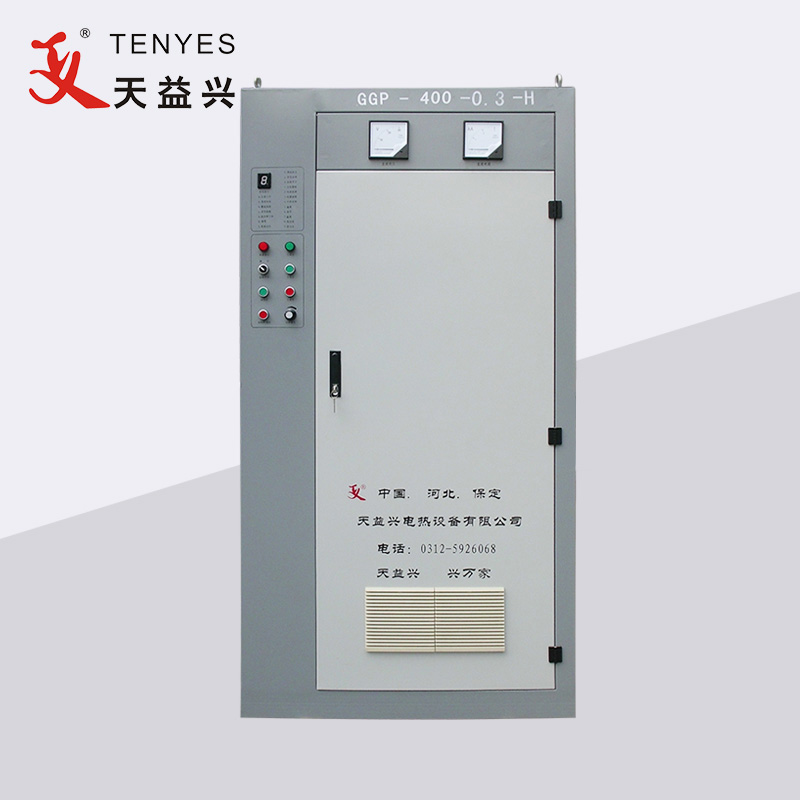

Kabinet penyearah |
1 |

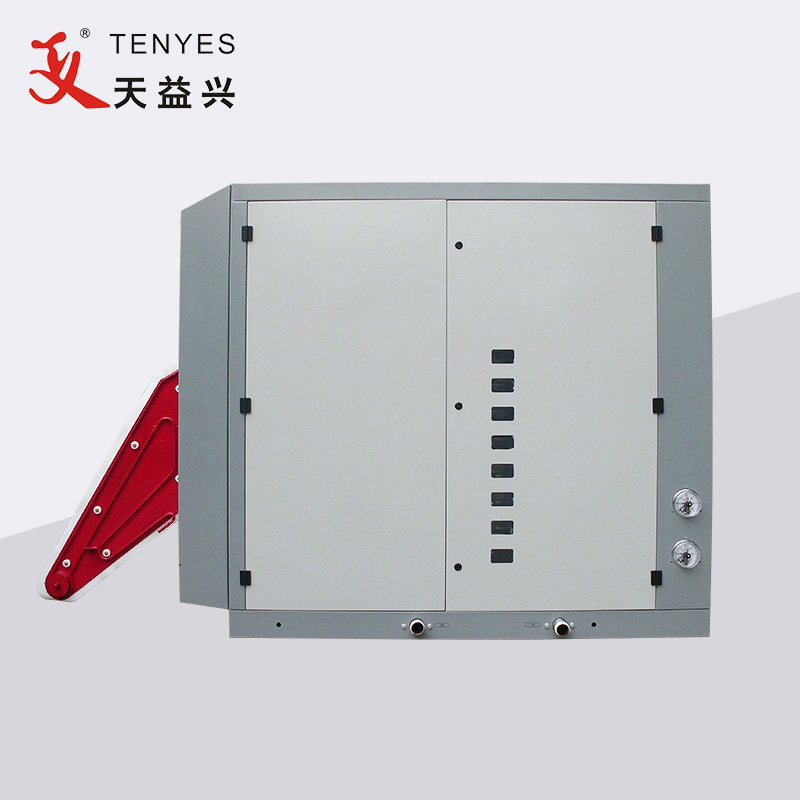

Kabinet inverter |
1 |
|
Pendingin ruangan |
1 |
|
menghibur |
1 |
|

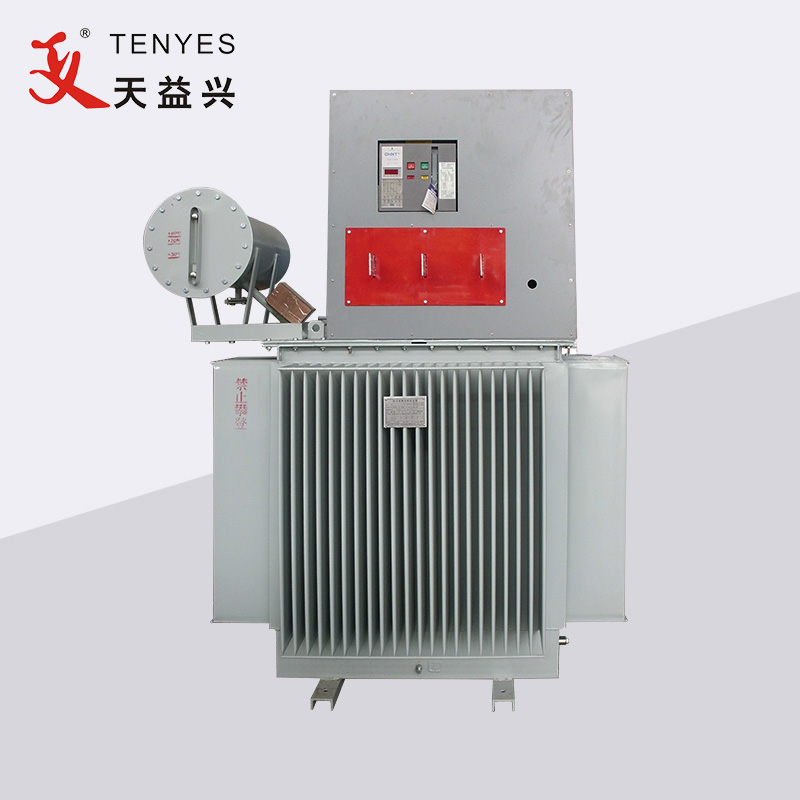

Transformator |
1 |
|
Sistem pendingin air-air |
1 |
|
braket 2 dimensi |
1 |
1. Sirkuit sederhana dan pemasangan yang mudah
2. Perlindungan lengkap dan perawatan mudah
3. Interferensi harmonik kecil dan tidak ada polusi pada jaringan listrik
4. Aman tanpa tekanan tinggi dan tidak ada api yang mengenai pipa baja oleh koil induksi
5. Efisiensi tinggi, jelas hemat energi, lebih sedikit air pendingin
6. Lebih sedikit percikan dan kualitas pengelasan yang baik
