Pengenalan Peralatan Frekuensi Tinggi Tabung Vakum Awal

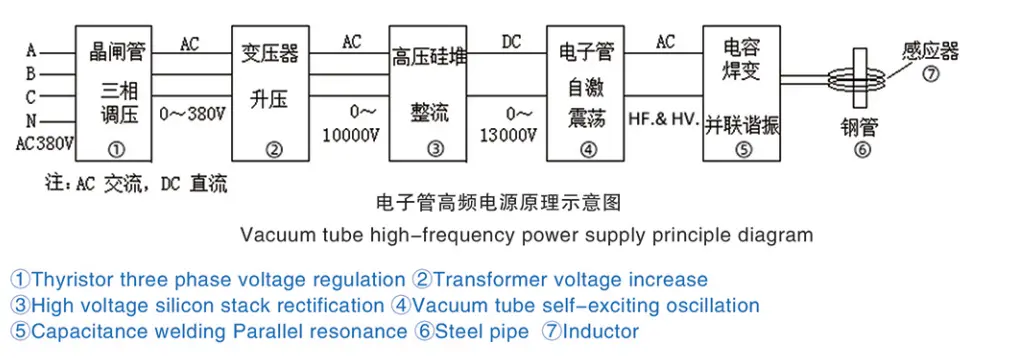

20 tahun yang lalu, sumber daya frekuensi tinggi (umumnya dikenal sebagai “tungku frekuensi tinggi”) yang digunakan untuk pengelasan pipa dan perlakuan panas di Tiongkok sebagian besar merupakan peralatan dengan tabung elektronik (juga dikenal sebagai “tabung vakum”) sebagai komponen inverter utama. Prinsip dasarnya ditunjukkan pada gambar berikut:

AC industri normal (tiga fase empat kabel 380V/50HZ di Tiongkok) diubah menjadi AC yang dapat disesuaikan mulai dari 0 hingga 380V (frekuensi tidak berubah) melalui pengatur tegangan AC thyristor, dan kemudian ditingkatkan hingga tegangan tinggi hampir 10000V (frekuensi tidak berubah) oleh transformator, dan kemudian diperbaiki oleh rangkaian penyearah tegangan tinggi menjadi puluhan ribu DC tegangan tinggi, dan kemudian diasilasi oleh tabung vakum ke arus HF dan HV, dan kemudian melalui resonansi paralel LC ke memperkuat arus osilasi, dan setelah pengurangan tegangan, suplai ke induktor yang digunakan untuk pemanasan pipa baja dan benda kerja lainnya, dll.

Tujuan pengaturan tegangan AC adalah untuk menyesuaikan daya input dan output untuk memenuhi persyaratan kerja, dan ketika menyesuaikan tegangan juga perlu membuat tegangan stabil untuk memastikan stabilitas daya keluaran peralatan dalam kondisi pengoperasian tertentu.

Karena penggunaan tabung vakum (komponen arus kecil tegangan tinggi), tegangan harus ditingkatkan atau tidak dapat menghasilkan daya yang besar, tetapi pada saat yang sama, untuk beradaptasi dengan impedansi kecil induktor, tegangan perlu dikurangi lebih lanjut.

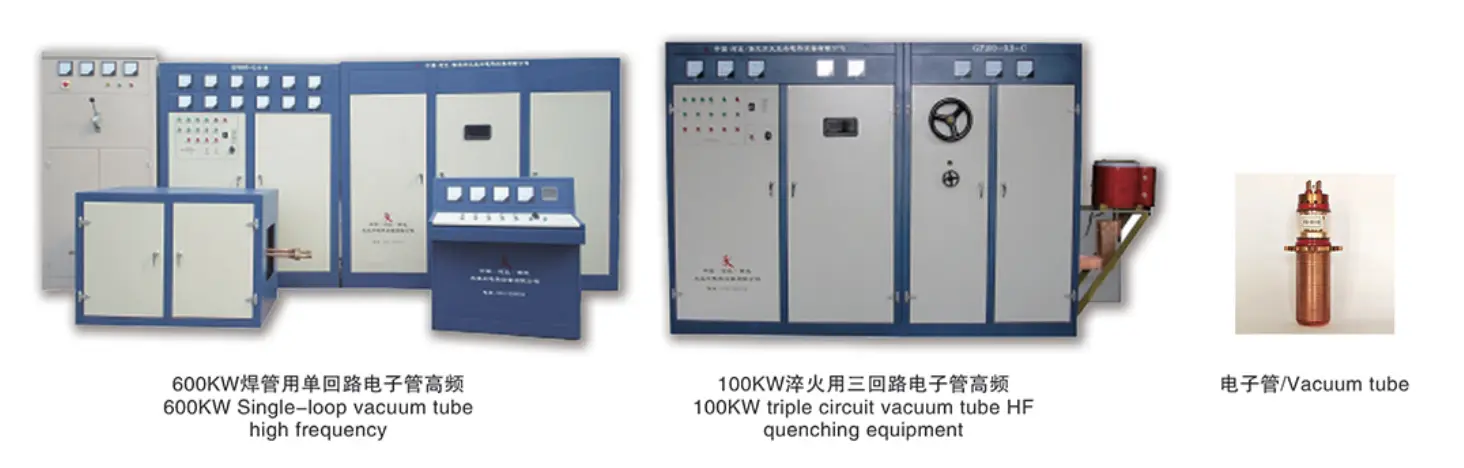

Foto-foto di bawah ini adalah tabung vakum satu putaran 600KW frekuensi tinggi dan peralatan pendinginan HF tabung vakum tiga sirkuit 100KW.

Dalam industri pengelasan pipa, tabung vakum frekuensi tinggi masih sedikit, sedangkan di bidang seperti quenching dan brazing, tabung vakum frekuensi tinggi masih banyak digunakan.
