Prinsip Kerja Frekuensi Tinggi Solid State

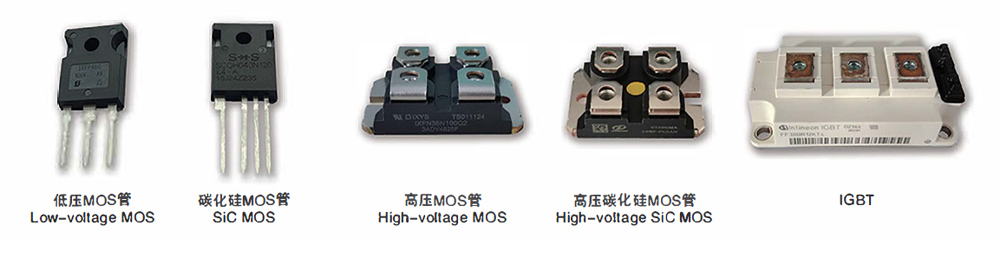

Yang disebut "frekuensi tinggi solid state" adalah karena menggunakan transistor (transistor efek medan MOS atau IGBT) sebagai komponen inverter utama. Tidak seperti tabung vakum yang berongga (bagian dalamnya penuh dengan gas mulia, sehingga bisa disebut "gas"), transistornya padat.

Frekuensi tinggi keadaan padat adalah produk terbaru dari frekuensi tinggi tabung vakum, dan rangkaian utamanya mirip dengan frekuensi menengah thyristor, tetapi berbeda dari tabung vakum frekuensi tinggi. Prinsip dasarnya adalah sebagai berikut:

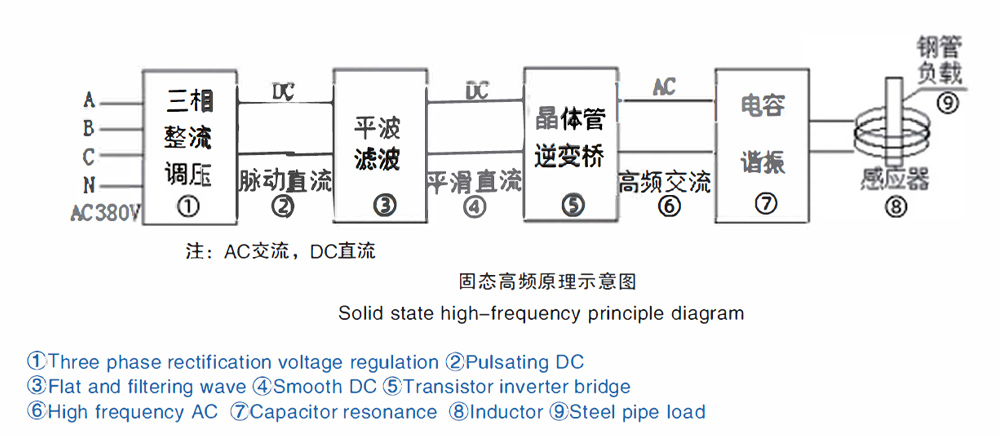

AC tiga fase normal (380V dan frekuensi 50HZ di Cina) diubah menjadi DC berdenyut tegangan yang dapat disesuaikan melalui rangkaian penyearah (SCR atau dioda dan IGBT), DC ini disaring atau gelombang datar menjadi DC penghalusan, dan kemudian masuk ke jembatan inverter (menggunakan transistor daya besar MOSFET atau IGBT) menjadi arus frekuensi tinggi. Arus frekuensi tinggi ini disuplai ke resonansi beban rangkaian tangki dapat digunakan untuk pemanasan logam. Unit daya jembatan inverter mengadopsi struktur modular. Setiap pasangan modul daya sama.

Dibandingkan dengan tabung vakum frekuensi tinggi, keunggulan peralatan frekuensi tinggi solid state sebagai berikut:

1. Kualitas pengelasan yang baik: perbandingan menunjukkan bahwa pipa baja yang dilas dengan peralatan frekuensi tinggi solid state memiliki lebar dan panas las yang seragam, dan gerinda internal dan eksternal yang lebih sedikit

2. Hemat energi: pengujian menunjukkan bahwa spesifikasi yang sama tukang las ini dapat menghemat lebih dari 25% listrik dibandingkan dengan peralatan tabung vakum

3. Penghematan air: karena kehilangan sendiri yang kecil. Tidak memerlukan terlalu banyak air pendingin. Sehingga mengkonsumsi air lebih dari 50% lebih sedikit daripada peralatan tabung vakum dengan spesifikasi yang sama

4. Ukuran kecil dan ringan: karena ukuran kecil komponen utama (MOSFET) dan juga tidak ada trafo las. Regulator filamen. Kumparan yang cocok. Sirkuit gerbang. Dll. Jadi volume keseluruhannya lebih dari 50°/4。 lebih kecil dari peralatan tabung vakum dengan spesifikasi yang sama

5. Mudah dioperasikan: tidak ada tegangan, tegangan puncak tidak melebihi beberapa ratus volt, sehingga tidak akan menyebabkan cedera pribadi
